COMFORT nel periodo ESTIVO
Il Self Energy può funzionare anche a + 50°C e, se vogliamo mantenere fresco il camper o avere un ricambio d'aria costante, possiamo utilizzare i rinfrescatori evaporativi o i ventilatori, senza preoccuparci dell'energia che consumano.
3 MODELLI PER OGNI ESIGENZA
EG20
EG20MEF
EG25MEF |
COMFORT INVERNALE
Il Self Energy funziona anche a -25°C, offrendo il massimo del comfort anche nei mesi più freddi.
|
Multi Energy Function (MEF) Questo optional permette di scegliere la modalità di funzionamento più adatta alla situazione; particolarmente indicato per ottimizzare il funzionamento in altissima montagna. Il MEF è di serie nei modelli EG20MEF ed EG25MEF. In fabbrica è possibile installare questo optional su tutti gli EG20 prodotti dopo il 2005. |
![](foto/Fprod303.jpg)

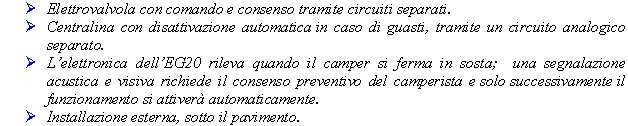

MASSIMA SICUREZZA E MINIMO INGOMBRO L'installazione esterna sotto il pavimento offre il massimo della sicurezza, evitando di occupare spazio prezioso all'interno del camper. |

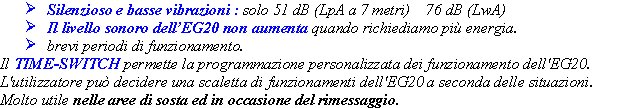

MASSIMA FLESSIBILITA' D' IMPIEGO E RUMOROSITA' CONTENUTA I camperisti sono molto attenti a non arrecare disturbo, come li aiuta il Self Energy? Il funzionamento del generatore è caratterizzato da un livello sonoro particolarmente basso e ovattato. Volendo, è possibile programmare i periodi di funzionamento, grazie al Time Switch (optional). |

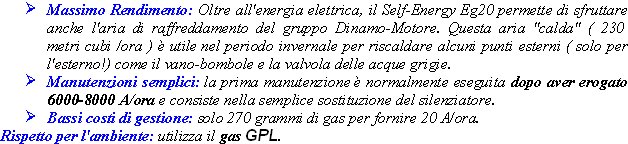

CONSUMI RIDOTTI D'inverno il Self Energy incide poco sui consumi generali e d'estate il Self Energy offre lunghissimi periodi di autonomia energetica.
COMPATTO E LEGGERO SELF ENERGY : Alta ingegnerizzazione ed esclusivo contenitore a semigusci. Solo 19 Kg con un 'altezza di 25 cm che permettono soluzioni interessanti anche per i camper che usano telai ribassati.
|
![](foto/Fprod168.jpg)
GELO ? Non è un problema per IL SELF ENERGY, anzi...
<---click per ingrandire |
Identifichiamo la capacità delle batterie più adatta alle nostre esigenze.
<---click per ingrandire
La capacità ottimale ? Due batterie da 100 Ah. |

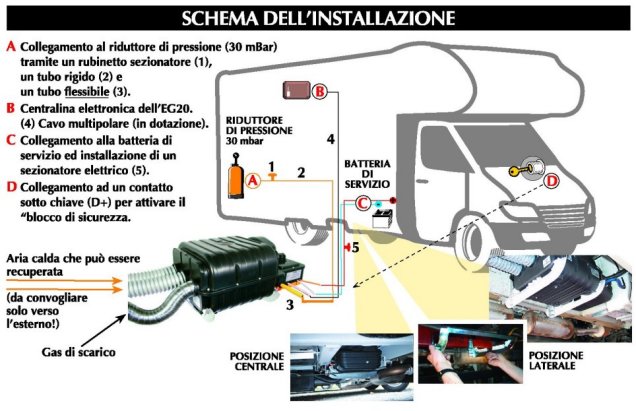

SCHEMA con i collegamenti |
Kit SELF ENERGY
EG20
EG20MEF
EG25MEF |
(B2)
Il funzionamento dell'Eg20 è gestito da una specifica CENTRALINA ELETTRONICA (foto a sinistra) che è normalmente installata all'interno di un mobile. Le segnalazioni ed i comandi sono riportati in un piccolo MODULO REMOTO (foto a destra ed in basso.)
|
(B 4-1)
Installazione tramite il SUPPORTO cod.932.067 |
(B 4-4)
Installazione tramite il SUPPORTO 932.067 CAMPER "PILOTE". |
(C 2)
IL SUPPORTO 932.074A è utilizzato per installare l'EG20 all'interno di un gavone che dovrà essere isolato ermeticamente rispetto la cellula del camper. (Il gavone dovrà essere trattato come fosse un vano bombole). |
(D 3)
Il supporto 932.074A + 932.145 è utilizzato per eseguire l'installazione dell'EG20 sotto il pavimento di alcuni camper con telaio Al-Ko Nella foto Camper "ARCA" con telaio "AL-KO". |
(E 3)
Il supporto 932.074A + 932.146 è utilizzato per eseguire l'installazione dell'EG20 sotto il pavimento di alcuni camper con telaio "pianalato/ribassato" Ducato Nella foto un camper "LAIKA" con telaio "ribassato Ducato" |
(G 1)
Aria di raffreddamento del gruppo Dinamo-Motore che può essere recuperata e convogliata verso il vano bombole, motore, valvole di scarico. NON convogliare all'interno del camper ! |
![](foto/Fprod116.JPG)
(G 3)
ESEMPIO. L'aria recuperata dal raffreddamento del gruppo dinamo-Motore è stata convogliata verso la valvola di scarico. |
(H 1)
Il livello minimo dell'olio determina una segnalazione sul modulo remoto ed il fermo automatico dell'EG20. |
(H 2)
Serbatoio Olio Remoto cod. 931.142. E' utilizzato per installazioni particolari (camper con telaio ribassato / Al-Ko)o esigenze specifiche dell'utilizzatore. |
(H 3)
Esempio di rabbocco dell'olio tramite il 931.142 |
( L 1)
OPTIONAL --> 932.122 Questo kit permette di personalizzare il punto di avviamento dell'Eg20. E' consigliato per capacità di batterie > 200 Ah. Le soglie di avviamento sono: 12,04 V / 12,18 V / 12,32 V |
![](foto/Fprod295.jpg)
( N )
Silenziatore supplementare
(Optional) --> 931.120A
<---click per ingrandire |
(A2)
TEST di funzionamento in simulazione di una temperatura di -25 °C |
(B2.1 )
Temporizzatore programmabile (cod. 932.218).
Novità !
|
(B2.2 )
Placca doppia ( cod. 932.227)
|
